Markieren: | Niederspannungs-extraktive Schaltanlage,Verteilungs-Schaltanlage der Niederspannungs-3phase |
---|

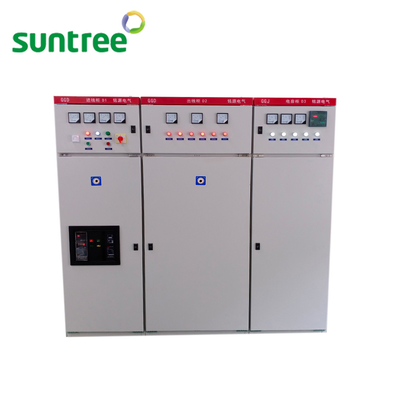

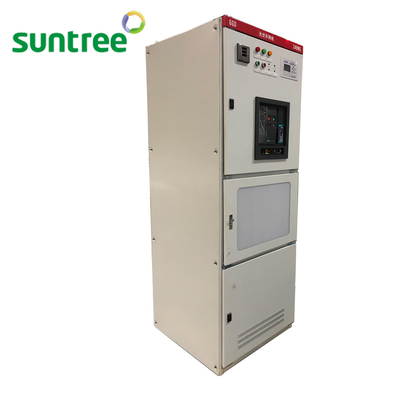

Die Niederspannungs-Verteilungsschaltanlage GGD Wechselstroms
Produktionsbeschreibung
Die Niederspannungs-Verteilungsschaltanlage GGD Wechselstroms wird auf bestimmtes Verteilersystem von Wechselstrom 50/60Hz, Nennspannung 400V, Nennstromwesen 3150A zugetroffen, oder niedriger, im Kraftwerk, in Transformatornebenstelle, Unternehmen usw. gewinnend, wird dieses Produkt hauptsächlich für die Macht benutzt, die von der Baumaschinen-, Beleuchtungs- und Verteilungsausrüstung umwandelt, sich verteilt und steuert.
Die GGD Wechselstrom-niedrigvolt-Verteilungsschaltanlage passt sich mit Techniknachfrage der Schalterausrüstung und der Regeleinrichtungs- und Schalterausrüstung etc. des ganzen Satzes des Niedrigvolts IEC439 des ganzen Satzes des Niedrigvolts GB7251.1 an.
Normale Betriebsbedingungen der Schaltanlage, wie folgt: | |
Umgebende Temperatur: | |
Maximum | +40°C |
Maximum 24 Stunden durchschnittlich | +35°C |
Minimal (entsprechend minus 15 Innenklassen) | -5°C |
Umgebende Feuchtigkeit: | |
Relative Luftfeuchtigkeit des Tagesdurchschnitts | weniger als 95% |
Relative Luftfeuchtigkeit des Monatsdurchschnitts | weniger als 90% |
Erdbebenintensität | weniger als 8 Grad |
Höhe über dem Meeresspiegel | weniger als 2000m |
Technische Spezifikation
Einzelteil | Einheit | Daten |
Nennspannung | V | 400 / 690 |
Bewertete Isolierungsspannung | V | 690/1000 |
Bewertete Frequenz | Hz | 50 / 60 |
Bewerteter Hauptsammelschienemaximumstrom | 3150 | |
Bewerteter Widerstandsstrom der kurzen Zeit der Hauptsammelschiene (1s) | Ka | 50/80 |
Bewerteter Stossstrom der kurzen Zeit der Hauptsammelschiene | Ka | 105/176 |
Bewerteter Verteilungssammelschienestrom | 1000 | |
Grad Schutz | IP30, IP40 |
strukturelles Diagramm:
Produkt-Eigenschaften:
Die Niederspannungs-Verteilungsschaltanlage GGD Wechselstroms nimmt die Form der allgemeinen Schaltanlage an, wird der Rahmen durch 8 MF Kaltbiegenstahl geschweißt, und die Rahmenteil- und speziellenunterstützungsteile werden durch NC-Ausrüstung verarbeitet, um die Präzision und die Qualität des Kabinettkörpers sicherzustellen.
Die Teile des allgemeinen Kabinetts sind entsprechend dem Prinzip des Moduls entworfen, und es gibt 20 Forminstallationslöcher, der allgemeine Koeffizient ist hoch. kann die Fabrik Vorproduktion erzielen lassen.
Wärmeableitung in der Operation des Kabinetts wird völlig im Entwurf der GGD-Schaltanlage betrachtet. der Siegelschaltanlagenkörper bildet einen Kanal der natürlichen Bewetterung von der Unterseite, bis den Zweck der Wärmeableitung zu erzielen.
Die Schranktür wird mit dem Einbaurahmen durch Scharniere, ohne Anpassung und einfache Installation angeschlossen.
Die Schaltanlagenoberfläche nimmt das Elektrospray, Haftvermögen und gute Beschaffenheit an. Das ganze Kabinett in einen Mattton, vermeiden Effekt des grellen Glanzes, damit das Aufgabenpersonal eine bequemere Umwelt schafft.
